Die Akkuweiche eignet sich am besten mit 2Stck 5 Zelligen Nicd Akkus, da die Doppeldiode 0,3-0,4V schluckt ist aber noch

besser als eine Silizium Diode die sogar 0,7V schluckt.

Der Clou an dieser Weiche ist sie ist gleichzeitig mit einem Sicherheits-Schalter ausgestattet.

Es wird kein weiterer Empfängeranlagen-Schalter mehr benötigt.

Ein Mosfet wird über einen einfachen 3Wege Kippschalter scharf

geschaltet.

Selbst wenn jetzt ein Kabelbruch am Kippschalter entstehen würde,

würde die Weiche in Betrieb bleiben.

Erst wenn man den Schalter wieder umschaltet wir der Betrieb der

Weiche unterbrochen.

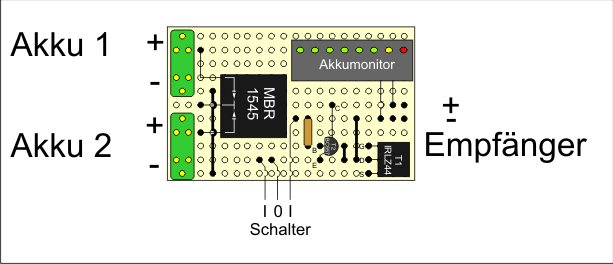

Als kleiner Leckerbissen kann man noch einen Akkumonitor mit

auf die Platine setzen, damit hat man gleich eine Kontrolle über

die Kapazität der Weiche.

Als Anschlußkabel zum Empfänger empfehle ich mind. 2Stck.

0,75qmm konfektionierte Verlängerungskabel.

Viel Spaß beim nachbauen.

Für die Schaltung übernehme ich keine Haftung

Olli Theede

Benötigte Teile:

1 Doppeldiode MBR 1545 bis 15Amh

1 Mosfet IRLZ44

1 Widerstand 47 K

1 Kleinsignal-PNP-Transistor BC557

2 Multiplex Hochstrombuchsen

1 Akkumonitor

1 Miniatur Kippschalter von besserer Qualität

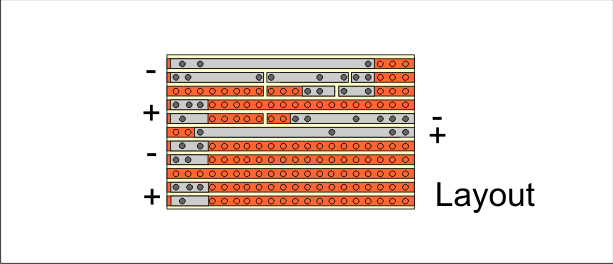

1 Stck.Platine ca. 60x40 mm

2 Stck. Konfektionierte Verlängerungskabel

Ein wenig Kabel
